立式气流筛

  立式气流筛是一种对微细粉进行有网筛分的高精度筛分设备，筛分效率高、产量大；细度精确、无超径混级现象；筛网立装不荷重、使用寿命长；适应细度范围广，全封闭结构，无粉尘溢散，噪音小能耗低、可连续作业，维修方便。

产品优势

1、筛分效率高，可达到95%以上；
     2、产量是普通振动筛的5-10倍或更高；
     3、噪音小、耗电低、连续作业、减少维修；
     4、产品细度精确，无粉尘污染，无超径混级现象；
     5、筛网垂直安装，不负重，使用寿命更长；
     6、适应细度范围广；80-530目的粉状物料均可高效筛分。
     7、可与各种磨机、风机并网配套使用；

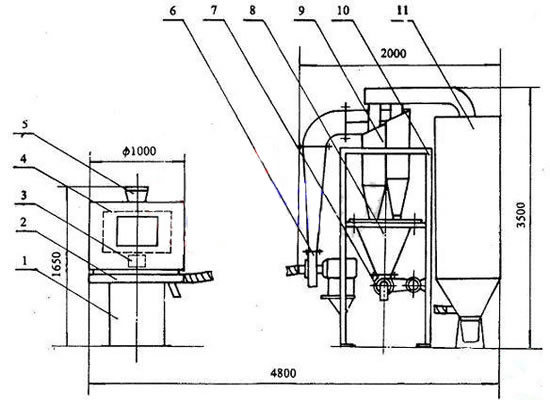

工作原理

  立式气流筛采用空气作载体、动能作功的作业原理。通过负压气流将物料与空气混合后，进入筛机风轮中间，通过风轮叶片施加足够的离心力，向桶型筛网喷射过网，经过蜗壳收集。而超径物料不能过网，由自动排渣口排出，从而达到快速筛分的目的。

技术参数

参数	气流量 (m3/h)	筛网规格 (目)	有效筛面 (㎡)	较大入料粒度 (目)	功率 (kw)	转速 (rpm)	外径 (mm)	高度 (mm)
QSG-600	240	20--500	0.6	40--60	2.2	1450	600	1250
QSG-1000	360		0.9		5.5	980	1008	1700
QSG-1200	430		2.9		7.5	960	1200	2400
QSG-1500	480		3.7		11	450	1500	2550

  注：以上立式气流筛型号尺寸为标准机型，如用户有特殊要求可量身定做。

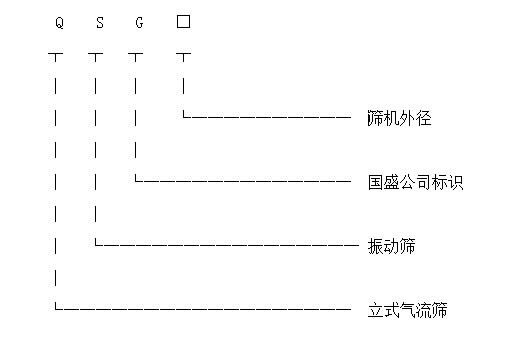

产品型号标识:

应用实例

物料名称	工作方式	筛网 (目/寸)	QSG-1000处理量 (kg/h)	QSG-1500处理量 (kg/h)
轻钙	干式	120-180	600-1000	1000-2000
重钙	干式	400	600-1000	1000-2000
活性钙	干式	500	600-1000	1000-2000
山渣粉	干式	300	600-1000	1000-2000
淀粉	干式	300	600-1000	1000-2000
锌粉	干式	325	600-1000	1000-2000
粉煤灰	干式	120-200	600-1000	1000-2000
氧化铁黑	干式	500	600-1000	1000-2000
氧化铁红	干式	500	600-1000	1000-2000
中药粉	干式	120-160	600-1000	1000-2000
石英粉	干式	180-270	600-1000	2000-3000
面粉	干式	100-180	200-300	500-1000
木粉	干式	100-300	200-300	500-1000
云母粉	干式	300-400	200-300	500-1000

立式气流筛维护

操作人员要按产品说明书的要求，正确使用设备，作好设备的清洁、润滑、紧固和防腐蚀等日常维护工作，使设备经常保持内外清洁、性能良好、安全可靠的状态。
1、电器控制箱要保持清洁，严防粉尘落入控制箱，造成电器原件失灵或短路；
2、主机、电机和风机每年要检修一次，加入少量润滑油，清除电机内粉尘；
3、定时检测筛网是否有漏网现象，筛网在高速的运转过程中如果固定不到位是会损坏的。
4、筛网更换要遵照操作部分第一条的要求，保证均匀张紧，固定两端钢丝绳，边紧固边调整筛网。
